데이터베이스 ERD

⚠ 2026-08-28 방향 전환 — 이 페이지보다 결정 기록이 우선한다

도메인을 다산콜센터 하나로 줄이고 외국인 고객 지원을 차별점으로 세웠다 (_project/decisions/201, 비공개). 아래 본문의 금융보험·쇼핑·질병관리본부 서술은 그 시점의 사실이라 지우지 않았다 — 절대 원칙 8(“실패를 지운 기록은 기록이 아니다”)과 같은 이유로, 계획이 바뀐 사실 자체가 기록이다.

이 페이지에서 바뀐 것: call.domain 컬럼은 값이 dasan 하나뿐이라 사실상 상수가 됐다. 컬럼을 지우지는 않았다 — 되돌릴 때 마이그레이션이 더 비싸다. 새 기능(A-3 언어 코드 · C-6 폭언 · D 감정)에 필요한 스키마는 아직 설계되지 않았다.

3장 시스템 아키텍처는 call·transcript·recommendation·closure· eval_result 5개 테이블만 언급한다. 이건 아키텍처 다이어그램에 들어간 5개 큰 덩어리일 뿐, 기능 명세를 하나씩 대조해보면 1:N 관계로 쪼개야 할 하위 데이터와 원래 계획엔 없던 개체(고객·문서·후속조치·공백 리포트)가 더 필요하다. 그래서 실제로는 16개 테이블로 설계했다.

저장소 원본: db/schema.sql(DDL), db/docs/erd.dot(다이어그램 소스), db/generate_schema_docs.py(스키마 정의 — 여기만 고치면 SQL·ERD가 같이 갱신됨), db/docs/ERD.md(이 페이지의 상세 버전 + 팀 교차검증 체크리스트).

✅ 도메인 4종 정리 완료 (2026-08-26): 데모 도메인을 통신 단일에서 4종(금융보험· 다산콜센터·쇼핑·질병관리본부)으로 바꾸면서(_project/decisions/004), 통신 전용이던 plan(요금제) 테이블을 제거하고 subscriber를 customer로 정리했다. call에 domain 컬럼을 추가해 도메인 라우팅 정보를 스키마에 명시했고, closure의 closure_type·evidence 컬럼을 실제 F-2 적용 도메인(금융보험·쇼핑)의 처리 유형으로 교체했다. 17개 → 16개 테이블. 상세: _project/decisions/006-db-스키마-도메인-정리.md, db/docs/ERD.md.

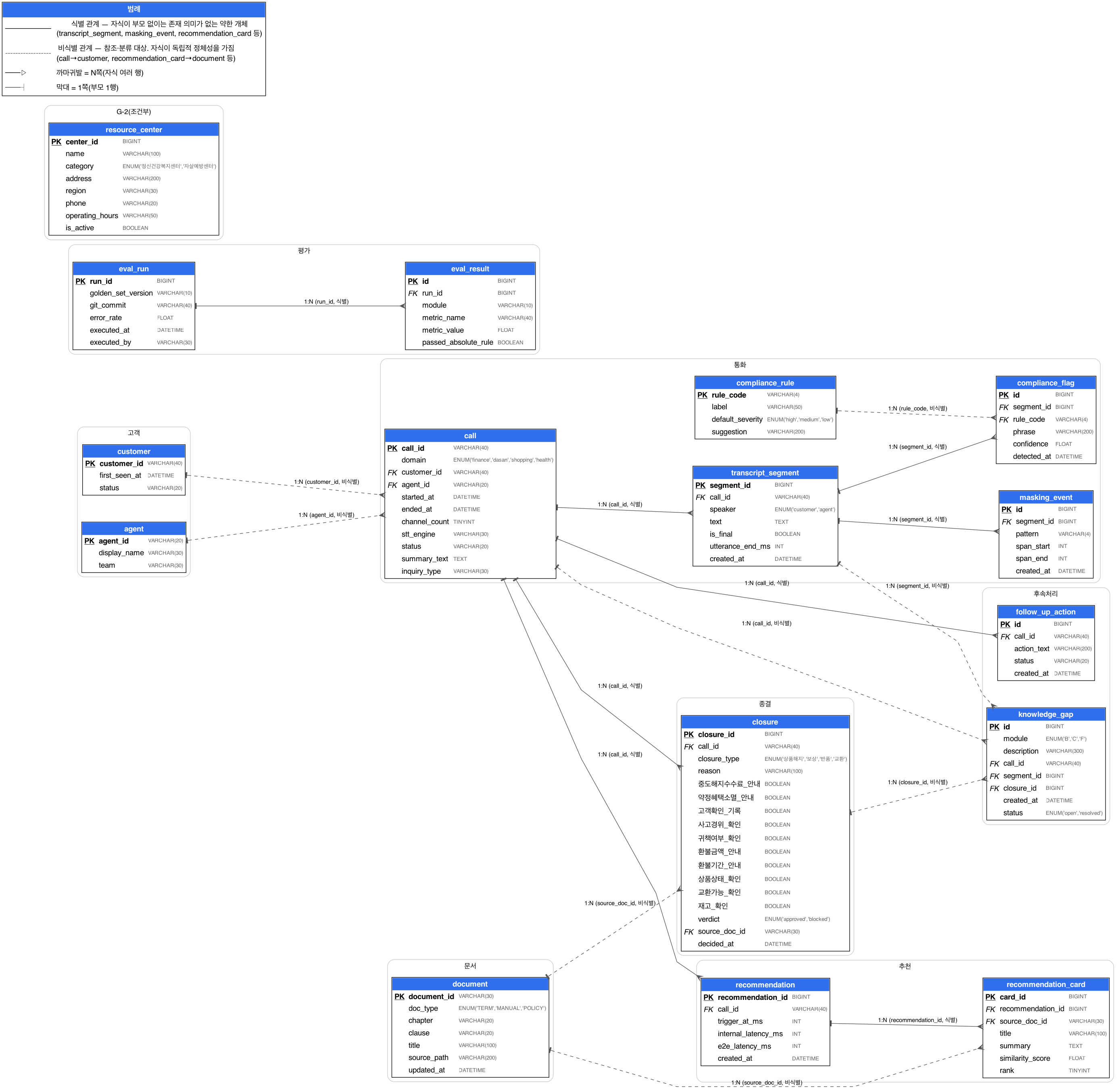

ERD

CallGuard ERD

왜 5개가 아니라 16개인가

원래 계획	실제로 필요해진 이유	여기서 생긴 테이블
`call`	D-1(상담 요약)·D-2(문의 유형)는 통화당 값이 하나(1:1) — `call`에 병합	`call` (요약·유형·도메인 컬럼 포함)
(없음)	F-3(반복 문의 연결)이 “동일 고객” 식별자 필요	`customer`
`transcript`	통화 하나에 발화가 여러 건(1:N) — 한 칸에 몰아넣으면 1NF 위반	`transcript_segment`
(없음)	발화 하나에 마스킹 스팬 여러 개(C-5), 위반 탐지 여러 개(C-1~C-4)	`masking_event`, `compliance_flag`
`recommendation`	트리거 1건이 카드 여러 개를 냄(2.1절 화면도 배열)	`recommendation` + `recommendation_card`
(없음)	카드·종결 판정이 인용하는 문서 출처가 참조 무결성 없이 문자열로만 떠다니면 안 됨	`document`
`closure`	그대로 두되 evidence 필드를 표로 역정규화(아래). F-2 적용 도메인(금융보험·쇼핑)에만 행이 생김	`closure`
(없음)	D-3(후속조치, 1:N), D-4(공백 리포트 — B/C/F 세 모듈 실패 누적)	`follow_up_action`, `knowledge_gap`
`eval_result`	6.2절 “여러 번 실행한 값 중 최저치 고정” — 실행 단위 없인 구분 불가	`eval_run` + `eval_result`
(없음)	G-2(2.8절, 조건부) 지역 자원 목록 — 스키마만 선반영	`resource_center`
(없음)	팀원 ERD 교차검증 — 상담원 식별자 필요	`agent`
(없음)	팀원 ERD 교차검증 — C-4(권장 대체 표현)가 저장될 곳이 없었음	`compliance_rule`

팀 교차검증 기록 (2026-08-25)

다른 팀원이 같은 기획서로 독립적으로 그린 ERD와 대조했다. 서로 다른 곳에서 약점이 나왔다.

팀원 설계에서 가져온 것: eval_run.error_rate(4.2절 오류율별 성능곡선에 필수인데 빠져 있었음), compliance_rule(C-4 권장 대체 표현이 저장될 곳이 없었음), agent(상담원 식별자 없음) — 셋 다 명백한 누락이라 바로 반영했다.

팀원에게 전달한 피드백: 팀원 설계엔 고객 식별자(현재 customer)가 없어 F-3(반복 문의 연결)을 구현할 수 없고, follow_up_action·knowledge_gap (D-3·D-4)이 통째로 빠져 있으며, eval_result에 절대 규칙 위반 플래그가 없다.

논의로 남긴 것: F-2 근거를 closure에 넓게 둘지, 팀원처럼 closure_requirement (요건 정의 테이블) + closure_evidence(EAV, 근거 세그먼트 추적) 구조로 갈지는 결정하지 않았다. 팀원 방식이 확장성·추적성 면에서 실질적 장점이 있어 F-2 구현 시 재검토한다. 상세 비교는 db/docs/ERD.md 참고.

관계선 표기법 — 실선(식별) vs 점선(비식별)

ERD.png 왼쪽 위 범례 참고. 실선은 자식이 부모 없이는 존재 의미가 없는 약한 개체 관계(call→transcript_segment, transcript_segment→masking_event 등), 점선은 부모가 참조·분류 대상일 뿐 자식이 독립적 정체성을 가지는 관계(call→customer, recommendation_card→document 등)다.

이 스키마는 모든 테이블이 서로게이트 PK를 쓰므로, 교과서적 의미의 “진짜” 식별 관계 (부모 PK가 자식 PK에 포함)는 하나도 없다. 실선은 물리적 PK 구조가 아니라 개념적으로 약한 개체인지를 표시한다. 상세 근거는 db/docs/ERD.md 참고.

정규화 (1NF/2NF/3NF)

1NF: 발화·카드·마스킹 스팬·위반 탐지·후속조치·평가 지표 — “여러 개 나올 수 있는 것”은 전부 부모 1건에 자식 여러 행으로 쪼갰다. 배열을 JSON 컬럼 하나에 몰아넣지 않았다.
2NF: 모든 테이블이 단일 컬럼 서로게이트 PK를 쓴다. 복합 PK가 없어서 부분 함수 종속(2NF 위반의 원인) 자체가 구조적으로 생기지 않는다.
3NF: recommendation_card는 문서 제목을 복사하지 않고 document_id로 document를 참조한다. (통신 도메인 시절엔 subscriber가 plan_code로 plan을 참조하는 예시였으나, plan 테이블은 2026-08-26 도메인 4종 정리로 제거됐다)

의도적으로 역정규화한 것

컬럼이 3~4개뿐인 “너무 좁은” 테이블은 두 곳에서 부모에 병합했다.

closure_evidence를 안 만들고 closure에 evidence 컬럼 10개를 직접 뒀다. 처리 유형(금융보험 상품해지/보상, 쇼핑 반품/교환)마다 확인 항목이 달라 교과서적으로는 (closure_id, field_name, is_satisfied) 3컬럼 EAV 테이블이 “더 정규화된” 형태지만, 필드가 10개로 고정돼 있고 F-2 게이트가 “이 필드들이 전부 true인가”를 한 행에서 바로 봐야 한다. EAV로 쪼개면 매번 재조립해야 해서 실용성이 떨어진다.
call_summary를 안 만들고 call에 summary_text·inquiry_type을 직접 뒀다. D-1·D-2 결과는 통화당 정확히 1개(1:1)라 분리해도 정규화 이득이 없다.

recommendation/recommendation_card, eval_run/eval_result처럼 진짜 1:N인 것들은 컬럼 수와 무관하게 그대로 분리했다 — 좁아서가 아니라 구조적으로 필요한 분리다.

관계 브리핑 순서

고객 → 통화: customer 1명이 call을 여러 번. call은 domain(4개 데모 도메인 중 하나)을 갖고, agent(상담원)도 FK로 참조 — 상담원별 통계 노출은 하지 않는 걸 전제로 함(부록 B).
통화 → 전사/마스킹/위반: call 1건에 transcript_segment 여러 건, 발화 1건에 masking_event(C-5)·compliance_flag(C-1~C-4) 각각 여러 건. compliance_flag는 compliance_rule(위반유형 카탈로그, C-4 권장 대체 표현 포함)을 참조.
통화 → 추천: call 1건에 recommendation 여러 번, 트리거 1건에 recommendation_card 여러 장. 카드는 document를 근거로 인용.
통화 → 종결: call 1건에 closure 시도가 여러 번(거절되면 재시도) — UPDATE 없이 INSERT만 하는 append-only (F-4). document 근거 인용도 동일. F-2 적용 도메인(금융보험·쇼핑)의 통화에만 행이 생긴다 — 다산콜센터· 질병관리본부는 안내형 업무라 종결 개념이 없다.
통화 → 후속처리: 종료 후 follow_up_action 여러 건, 실패 시 knowledge_gap에 누적 — call·transcript_segment·closure 세 곳을 전부 (nullable) FK로 가리킴.
평가는 별도 축: eval_run 1건에 eval_result 여러 건. 통화 데이터와 직접 연결 안 됨 — 골든셋 기반(golden-set/README.md 참고).
resource_center는 고립 노드: G-2 조건부라 지금은 FK 관계 없음.

팀 교차검증 체크리스트

customer_id를 해시/난수로 할지, 실명 연동이 필요한지 (정성윤)
closure의 evidence 10컬럼 vs 팀원 안(EAV+정의테이블) — F-2 구현 시 재검토 (류준·장민석)
팀원 ERD에 없는 customer·follow_up_action·knowledge_gap 병합 논의
resource_center를 G-2 착수 확정 전까지 실제 마이그레이션에서 뺄지
document.document_id(FIN-TERM-3.2 등)가 knowledge-base/의  주석과 전부 일치하는지
